ODD에 대해 알아보자

ODD (Optical Disc Drive)



광학 디스크 드라이브

LG Super-Multi GH24NSD1

예전의 컴퓨터에는 많이 쓰였던 부품이지만 현재는 많이 사용되지 않는 컴퓨터 부품이 있습니다. 그것은 ODD입니다.

ODD에는 CD, DVD, Blu-ray 등을 읽어 들이고 쓰는 역할이 있습니다.



옛날부터 저장장치로는 플로피 디스크가 있었고 그 플로피 디스크를 밀어낸 것이 ODD입니다. 하지만 ODD도 USB가 보급되면서 잊혀졌습니다.



ODD란?



ODD는 레이저와 같은 빛을 이용해서 정보를 읽고 기록하는 장치를 의미합니다.

ODD의 원리는 광학 디스크를 회전시키고 다이오드를 이용하여 데이터를 수집합니다.

ODD 원리 <전자기록물 이관을 위한 외장형 저장 매체의 안정성에 관한 연구>에서 캡쳐

스핀들 모터  : 트레이를 닫으면 스핀들 모터와 맞물려 회전합니다.

헤드 : 데이터를 판독하고 기록합니다.

트레이 : CD / DVD를 장착하는 곳 입니다.

Eject hole : CD / DVD가 열리지 않을때 클립이나 얇은 바늘을 구멍안으로 넣어서 밀면 트레이가 열립니다.

전원 커넥터 : USB 단자에 연결하여 ODD에 전원을 공급하거나 파워서플라이로 부터 전원을 공급받습니다.

데이터 커넥터 : SATA케이블이나 USB케이블을 이용하여 메인보드와 데이터를 주고 받습니다.





ODD원리

CD/DVD는 외곽에서부터 중심방향으로 데이터가 기록되고 나선형 트랙으로 배열됩니다. 따라서 정보를 일정한 속도로 읽기 위해서는 외곽 트랙에서는 빠르게 내곽 트랙에서는 천천히 돌아야 합니다. 그래서 ODD의 구동모터는 속도가 가변적입니다.



데이터를 읽을때 헤드에서 레이저 빔을 쏘면 CD/DVD의 표면에서 흡수되는 부분과 반사되는 부분이 있으므로 이를 이용하여 데이터를 식별합니다. 데이터를 기록할때는 레이저로 트랙에 새기는 방식으로 기록합니다. 이때 기록하는 레이저와 읽어들이는 레이저는 다릅니다.

ODD 제품



ODD는 많이 쓰이는 제품은 아니지만, 꾸준히 나오고 있습니다. 요즘은 DVD 멀티리코더로 외장형 제품이 주로 나옵니다.

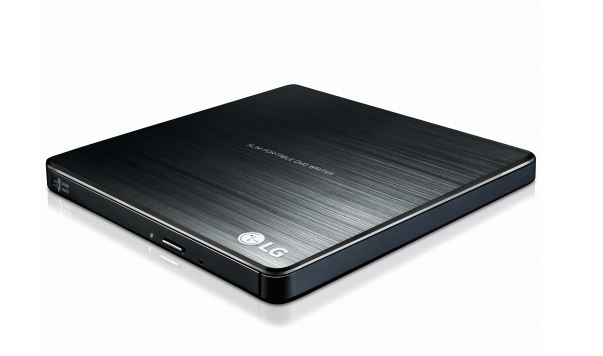

LG전자 울트라 슬림 외장ODD GP62NB60

ASUS ZenDrive U7M SDRW-08U7M-U-S

ODD 설치하기



ODD를 설치할때는 메인보드의 SATA포트에 선을 연결하고 ODD의 데이터 커넥터 부분에 연결합니다.

파워선에서 ODD나 SSD, HDD에 연결하는 선을 이용하여 ODD에 연결해줍니다.

amazon 캡쳐

요즘에는 내장형 ODD를 많이 사용하지 않으므로 외장형 ODD를 구매하는것이 간편합니다.

USB만 꽂으면 전원선과 데이터선을 구별하지 않아도 되기 때문입니다.
